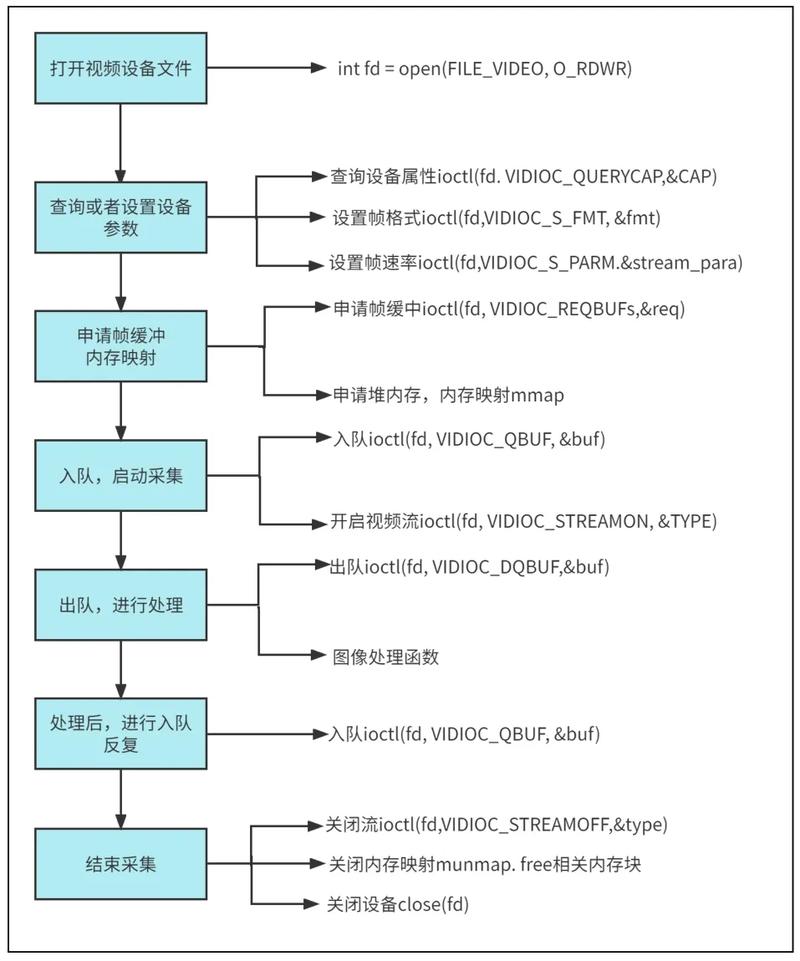

Linux V4L2 应用开发流程

  1. 打开视频设备文件

  2. 操作：调用  open("/dev/videoX", O_RDWR)  得到文件描述符  fd

  3. 作用：建立应用与摄像头设备的连接，获取后续操作的“入口凭证”

  4. 查询/设置设备参数

  5. 查询能力： ioctl(fd, VIDIOC_QUERYCAP, &cap)  → 确认设备支持视频采集

  6. 设置格式： ioctl(fd, VIDIOC_S_FMT, &fmt)  → 指定分辨率、像素格式（如 640×480、YUYV）
  7. 设置帧率： ioctl(fd, VIDIOC_S_PARM, &para)  → 指定每秒采集帧数（如 30fps）

  8. 作用：和摄像头“约定好”画面规格，确保双方能正常通信

  9. 申请帧缓冲 + 内存映射

  10. 申请缓冲： ioctl(fd, VIDIOC_REQBUFS, &req)  → 向内核申请多个数据缓冲块

  11. 内存映射： mmap()  → 将内核缓冲地址映射到应用空间，直接读写摄像头数据（避免拷贝，提升效率）

  12. 作用：准备好存放画面数据的“临时仓库”

  13. 入队 + 启动采集

  14. 入队空缓冲： ioctl(fd, VIDIOC_QBUF, &buf)  → 把空缓冲交给内核，等待摄像头写入数据

  15. 开启流： ioctl(fd, VIDIOC_STREAMON, &type)  → 启动摄像头，开始持续采集画面

  16. 作用：让摄像头进入“工作状态”，往缓冲里填充新画面

  17. 出队 + 处理画面

  18. 出队满缓冲： ioctl(fd, VIDIOC_DQBUF, &buf)  → 取出已填充好画面的缓冲

  19. 图像处理：执行自定义逻辑（如保存图片、显示、AI识别）

  20. 作用：拿到原始画面数据，进行业务处理

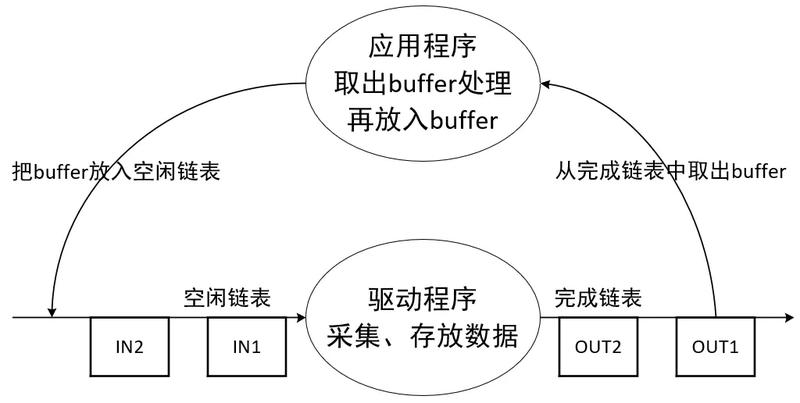

  21. 循环入队（反复采集）

  22. 操作：处理完后再次调用  ioctl(fd, VIDIOC_QBUF, &buf)

  23. 作用：将空缓冲重新放回队列，让摄像头继续填充新画面，实现持续采集

  24. 结束采集

  25. 停止流： ioctl(fd, VIDIOC_STREAMOFF, &type)  → 让摄像头停止采集

  26. 释放资源： munmap()  解除内存映射， close(fd)  关闭设备文件
  27. 作用：安全释放所有资源，避免内存泄漏

💡 核心逻辑一句话总结

打开设备 → 约定画面规格 → 申请数据仓库 → 循环“取图-处理-还仓库” → 下班关设备
